Caracteres técnicos
- Série com 4 entradas de satélite e 1 entrada de TV, 5 saídas pass-through e 4 ou 8 ramais de usuário , 4 sintonizadores SCR e 12 sintonizadores SCD2 dCSS simultaneamente para cada saída.
- Compatível com LNB tradicional (UX-QT LTE ) e LNB tipo banda larga (UX-WB LTE) para distribuir as 4 polaridades de um satélite com apenas dois cabos .
- Entrada de TV ativa e ajustável para misturar sinais de TDT e Satélite na distribuição.
- Controle Automático de Ganho (CAG) : mantém o sinal de saída adequado (95dBµV) mesmo quando a intensidade do sinal de entrada varia.
- Alto nível de satélite e ajuste separado para cada saída.
- Autodetecção do modo de operação dependendo do STB conectado à porta; isso permite mudar de um STB Legacy para um SCR ou SCD2 sem fazer qualquer intervenção no sistema. O multiswitch inicia automaticamente no modo Legacy e muda para o modo SCR ou SCD2 assim que detecta um comando DiSEqC dele.
- Baixa perda de transferência.
- Passagem DC em todas as portas satélite para máxima compatibilidade com sistemas existentes.
- O gerenciamento flexível de tensão FVM permite que o multiswitch seja alimentado em diferentes modos sem a necessidade de atuar em um dip switch.
- Padrão universal: compatível com as frequências SCR/SCD e SCD2 usadas pela SKY e Tivùsat, bem como com o padrão dSCR UK .
- Fonte de alimentação não incluída PSU3001 com insersor DC no conector F para alimentar o LNB, amplificador headend (se houver) e multiswitch quando o decodificador não consegue suportar a carga da extensão.

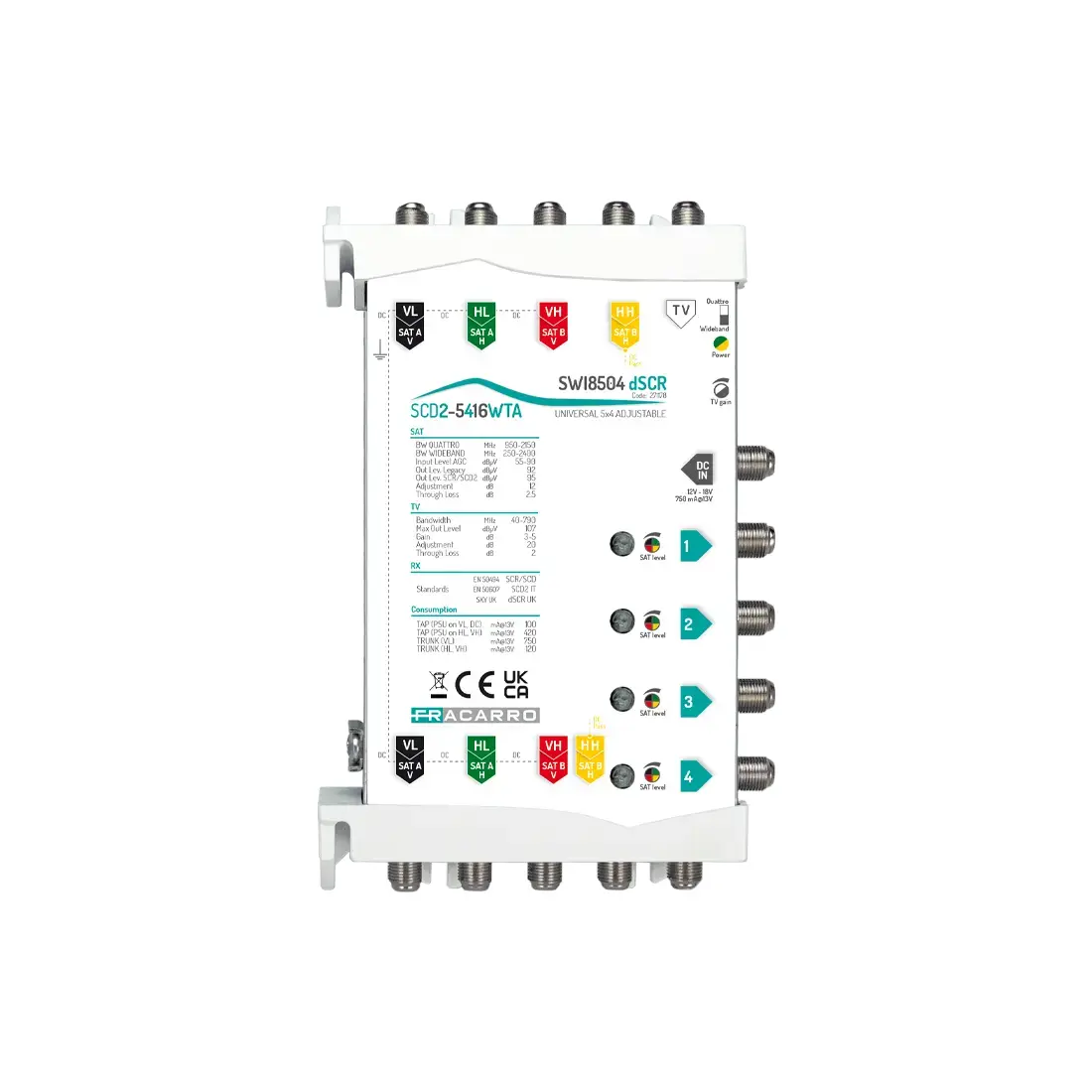

| SWI8504 dSCR Reino Unido | ||
| Código | 271178 | |
| Entradas | 4 SÁBADOS, 1 TV | |
| Resultados | 4 SÁBADOS, 1 TV | |
| Torneiras | 4 para atender até 4 usuários legados, 16 usuários SCR ou 64 usuários SCD2 (dCSS) | |
| SENTADO | ||
|---|---|---|
| Largura de banda | MHz | Quatro: 950-2150; Banda larga 250-2400 |
| Ajuste de ganho | dB | 12 |
| CAG | dBµV | 55-90 |
| Nível máximo de saída SAT por transponder | dBµV | Legado: 92, SCR/SCD2 (dCSS): 95 |
| Perda de inserção | dB | -2,5 |
| Perda de retorno | dB | >10 |
| televisão | ||
| Largura de banda da TV | MHz | 40-790 |
| Ganho (ativo) | dB | 3-5 |
| Ajuste de ganho | dB | 20 |
| Nível máximo de saída | dBµV | 107 |
| Perda de inserção | dB | -2 |
| Torneiras | ||
| Largura de banda SAT | MHz | 950-2150 |
| Largura de banda da TV | MHz | 40-790 |
| Frequências SCR | MHz | Padrão EN50494 SCR/SCD, EN50607 SCD2 IT e SKY dSCR Reino Unido |
| Consumo | ||
| Tocar | mA | PSU em DC-IN ou VL: 100; PSU em HL ou VH: 420 |
| Tensão de alimentação | V | 12-18 |
| Absorção | mA | PSU em DC-IN ou VL: 750@13V; PSU em HL ou VH: 120@13V; Passe HH |
| Características | ||
| Temperatura de trabalho | °C | De -10 a +55 |
| Isolamento SAT-SAT | dB | >25 |
| Dimensões e embalagem | ||
| Peças | 1 | |
| Código de barra | 8016978103164 | |
| Dimensões da embalagem | milímetros | 210x135x37 |
| Dimensões do produto | milímetros | 180x109x31 |
| Peso da embalagem | Kg | 0,51 |
