Caracteres técnicos
- Satélite ativo (1dB) para manter o nível nas saídas, TV passiva para entrar com qualquer nível de entrada.
- Ajuste de ganho do satélite (0-20dB) para equalizar a distribuição do sinal entre andares e facilitar redes de distribuição complexas.
- Largura de banda do satélite de até 2300 MHz.
- Alto isolamento (> 30dB).
- Perda de passagem muito baixa , permitindo distribuição de sinal em até 6 andares sem amplificador de relé.
- Alto nível de saída para cobrir longas distâncias de cabo (70 m com cabo de 6,7 mm).
- Canal de retorno incluído.
- O multiswitch é totalmente alimentado pelo decodificador .
- Tamanho reduzido devido ao sistema de comutação matricial, com conectores em ambos os lados.
- Fácil de instalar graças à coloração padrão das entradas.

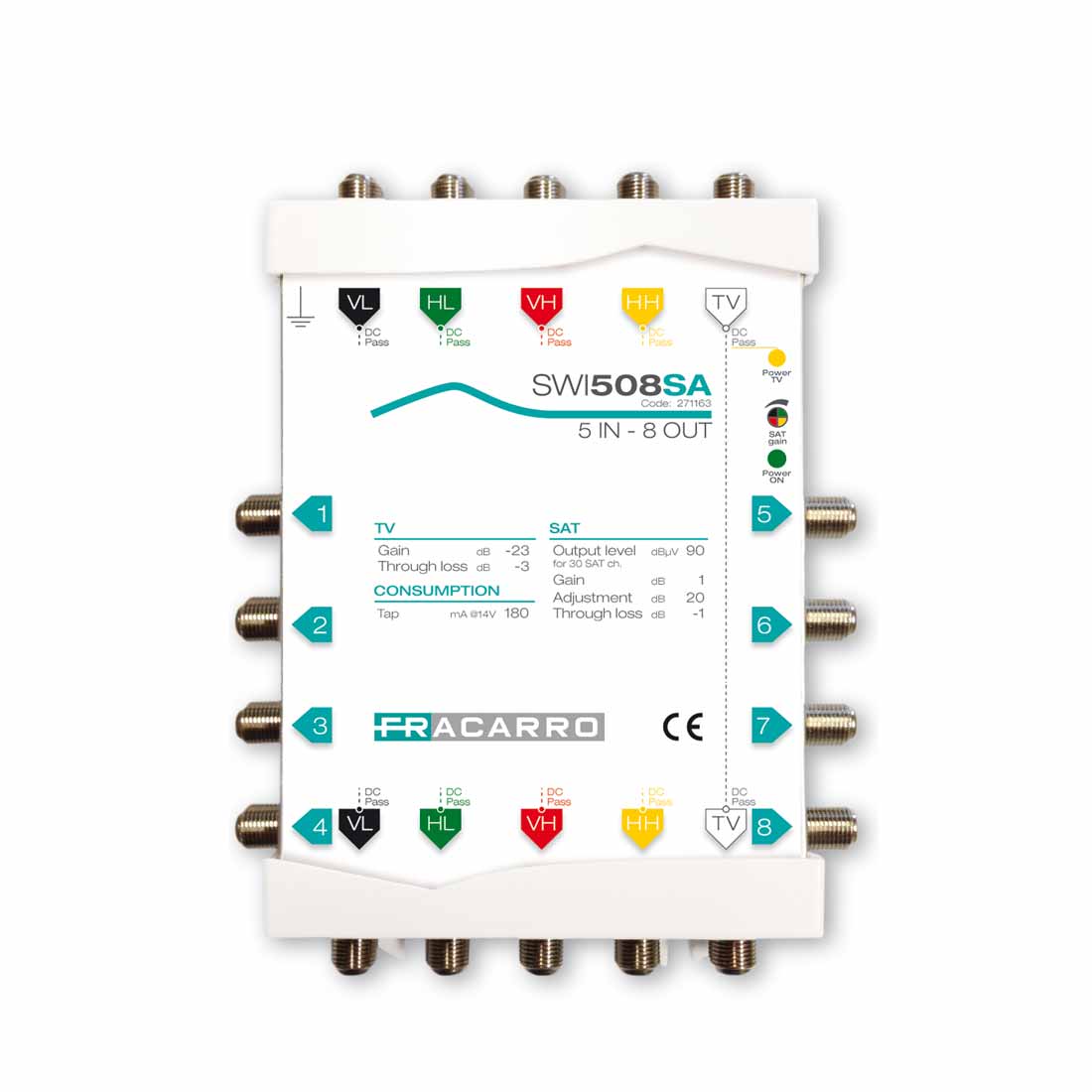

| SWI508SA | ||
| Código | 271163 | |
| Entradas | 4 SÁBADOS, 1 TV | |
| Resultados | 4 SÁBADOS, 1 TV | |
| Torneiras | 8 | |
| SENTADO | ||
|---|---|---|
| Largura de banda | MHz | 950-2300 |
| Ganho | dB | -4/1 |
| Ajuste de ganho | dB | 20 |
| Nível máximo de saída | dBµV | 102 |
| Perda de inserção | dB | -1 |
| televisão | ||
| Largura de banda da TV | MHz | 88-790 |
| Ganho (passivo) | dB | -23 |
| Perda de inserção | dB | -3 |
| Consumo | ||
| Tocar | mA | 180 |
| Corrente máxima de alimentação SAT | mA | 2000 |
| Corrente máxima de alimentação da TV | mA | 1000 |
| Características | ||
| Temperatura de trabalho | °C | De -10 a +55 |
| Isolamento SAT-SAT | dB | >30 |
| Dimensões e embalagem | ||
| Peças | 1 | |
| Código de barra | 8016978097784 | |
| Dimensões da embalagem | milímetros | 214x126x39 |
| Dimensões do produto | milímetros | 160x120x30 |
| Peso da embalagem | Kg | 0,4 |
