Caracteres técnicos
- Série com 4 entradas, 4 saídas tronco e 2 ou 4 taps de usuário, 4 sintonizadores SCR e 12 sintonizadores dCSS SCD2 simultaneamente para cada saída.
- Controle Automático de Ganho (CAG) : mantém um sinal de saída adequado (85dBµV) mesmo quando a intensidade do sinal de entrada varia (de 60dBµV a 95dBµV).
- Perda de passagem muito baixa , ideal para conectar vários multiswitches em cascata ou para inserir em uma distribuição existente.
- Autodetecção do modo de operação dependendo do STB conectado à porta; isso permite mudar de um STB legado para um SCR ou SCD2 sem qualquer intervenção no sistema. O multiswitch inicia automaticamente no modo Legacy e muda para o modo SCR ou SCD2 assim que detecta um comando DiSEqC.
- O multiswitch é totalmente alimentado pelo decodificador .
- Passagem DC em todas as portas satélite para máxima compatibilidade com instalações existentes.
- Dimensões compactas .
- Fácil de instalar graças à coloração de entrada padrão.
- Fonte de alimentação AMP2000 opcional para alimentar o multiswitch na linha VL quando o decodificador não suporta a carga do ramal.

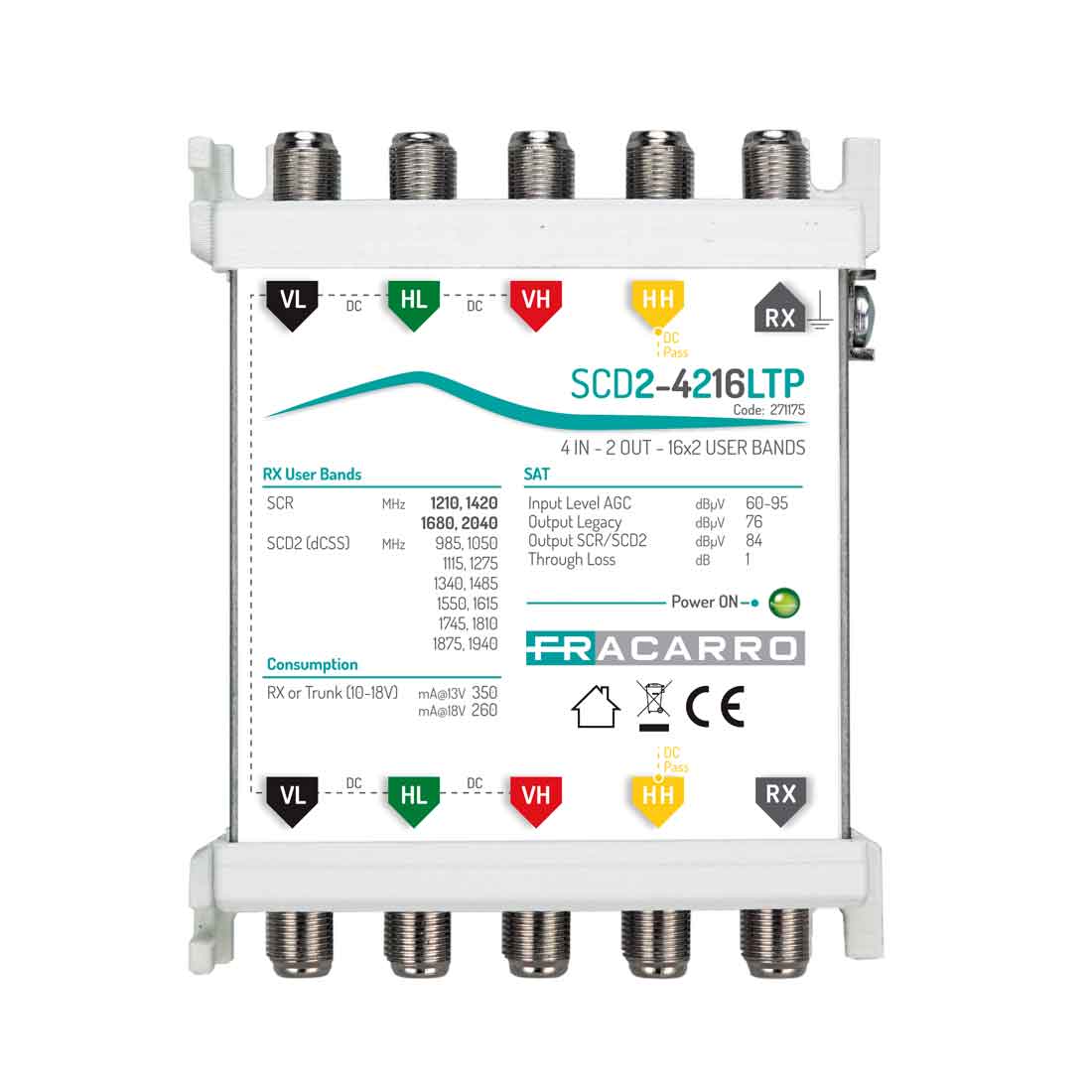

| SCD2-4216LTP | ||
| Código | 271175 | |
| Entradas | 4 SÁBADO | |
| Resultados | 4 SÁBADO | |
| Torneiras | 2 para atender até 2 usuários legados, 8 usuários SCR ou 32 usuários SCD2 (dCSS) | |
| SENTADO | ||
|---|---|---|
| Largura de banda | MHz | 950-2150 |
| CAG | dBµV | 60-95 |
| Nível máximo de saída SAT por transponder | dBµV | Legado: 78, SCR/SCD2 (dCSS): 85 |
| Perda de inserção | dB | -1 |
| Perda de retorno | dB | >10 |
| Torneiras | ||
| Largura de banda SAT | MHz | 950-2150 |
| Frequências SCR | MHz | 1210, 1420, 1680, 2040 (atende à norma EN50494); 985, 1050, 1115, 1275,1340, 1485, 1550, 1615,1745, 1810, 1875, 1940 (atende à norma EN50607) |
| Consumo | ||
| Tocar | mA | 350@13V |
| Tensão de alimentação | V | 10-19 |
| Absorção | mA | PSU em VL: 330@13V; Passe HL, VH ou HH |
| Características | ||
| Temperatura de trabalho | °C | De -10 a +55 |
| Isolamento SAT-SAT | dB | >30 |
| Dimensões e embalagem | ||
| Peças | 1 | |
| Código de barra | 8016978101887 | |
| Dimensões da embalagem | milímetros | 115x80x42 |
| Dimensões do produto | milímetros | 90x105x22 |
| Peso da embalagem | Kg | 0,202 |
