Caracteres técnicos

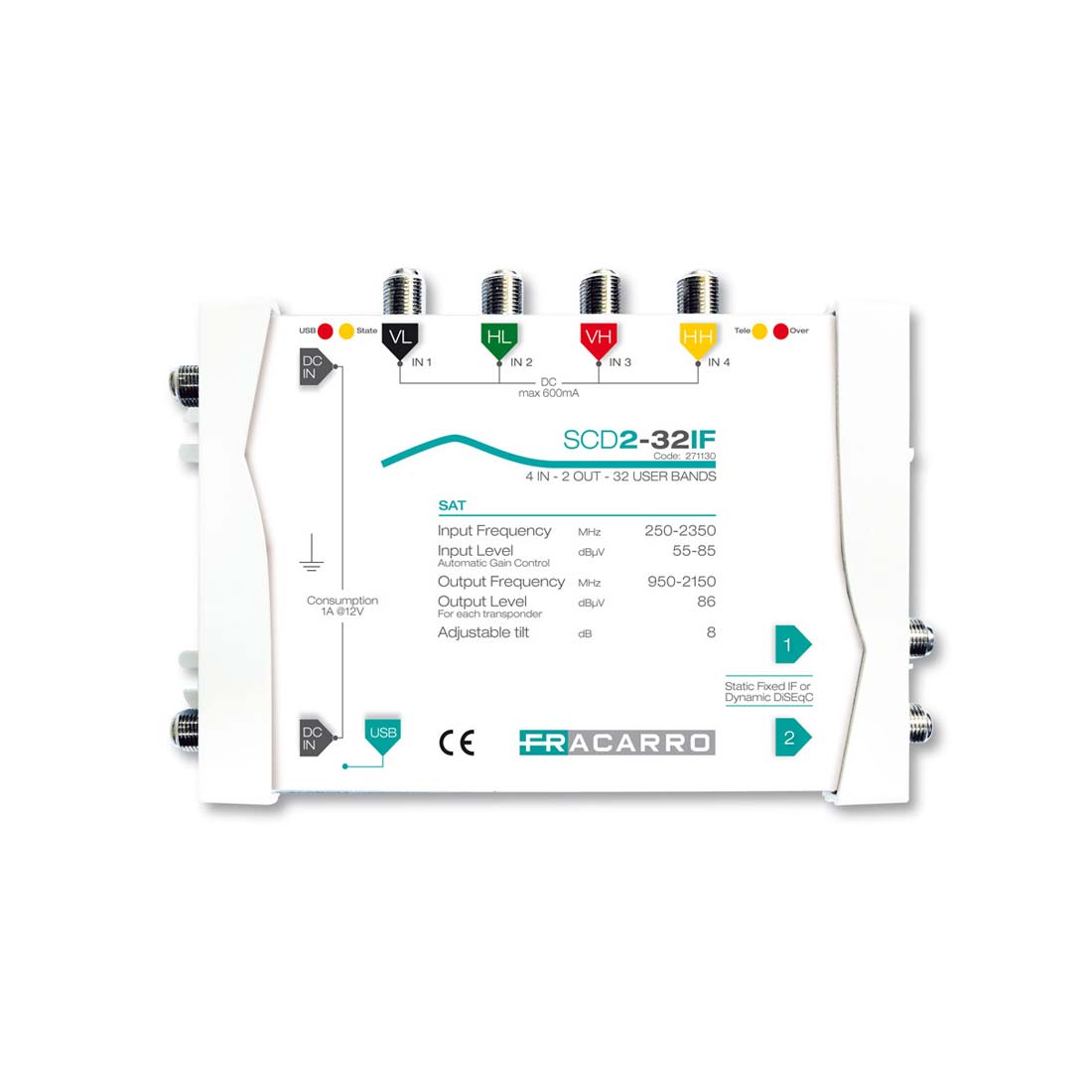

- SCD2-32IF: 4 entradas satélite e 2 t aps com nível de saída 86dBuV para cada transponder; podem ser atendidas tomadas de até 90 metros da cabeceira.
- Controle Automático de Ganho (CAG) : mantém o nível de saída adequado mesmo quando a potência de entrada do transponder varia (de 55dBuV a 85dBuV).
- Compatível com LNB tradicional (UX-QT LTE ) e LNB de banda larga (UX-WB LTE) para gerenciar as 4 polaridades de um satélite com apenas dois cabos .
- Monitoramento de LEDs : funcionamento da peça, conexão à porta USB, correta alimentação do produto e presença de qualquer curto-circuito na entrada.
- Na configuração de isofrequência ; o produto também pode ser usado para equalizar e amplificar a polaridade inteira de um satélite.
- Modo Fixo (IF-IF) ou Dinâmico (acionado pelos comandos DiSEqC do decodificador SCR ou SCD2).
- Inclinação configurável do sinal gerado (até 8dB, somando-se aos 15dB no modelo SCD2-32IF SSA) para compensar a perda do cabo na distribuição.
- Portas de alimentação duplas para fornecer mais robustez ao sistema.

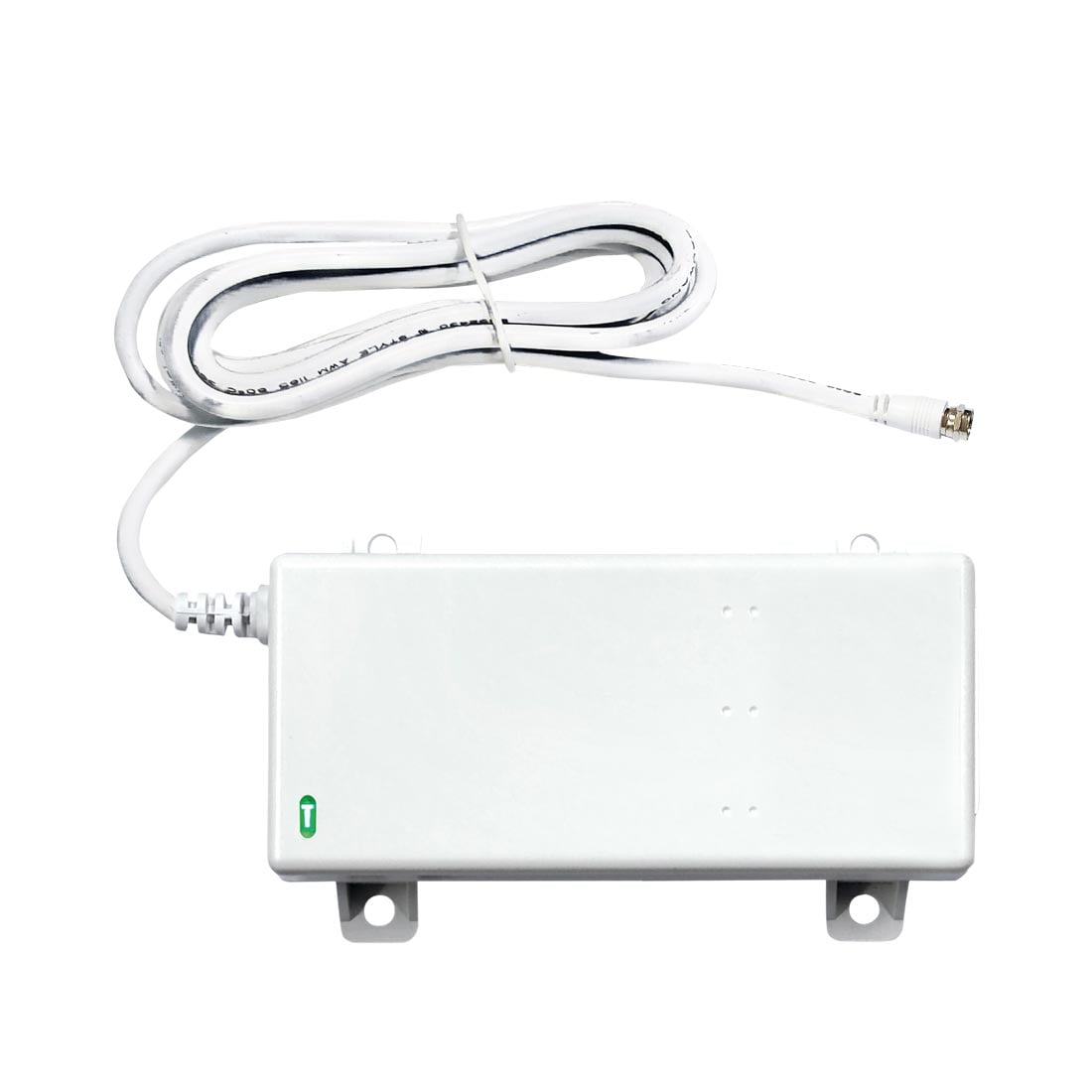

- Fonte de alimentação externa PSU1430F (14V, 3A) incluída no pacote
- Tamanho compacto, especialmente quando comparado a uma unidade central IF-IF equivalente com 32 filtros programáveis.
- SW de configuração de PC gratuito no local, para definir através da porta USB: frequências de entrada e saída e outros parâmetros de configuração da central (nível, inclinação, …).
| SCD2-32IF | ||
| Código | 271130 | |
| Entradas | 4 SÁBADO | |
| Resultados | 2 SÁBADO | |
| Torneiras | 2 SÁBADO | |
| Transponder não. | 32 | |
| SENTADO | ||
|---|---|---|
| Largura de banda | MHz | 250-2350 |
| Ajuste de inclinação para transponder | dB | 8 (via SW) |
| CAG | dBµV | 55-85 |
| Nível máximo de entrada SAT | dBµV | 97 |
| Nível máximo de saída SAT por transponder | dBµV | 86 |
| Nível máximo de saída (tom único) | dBµV | 81 |
| Nível máximo de saída | dBµV | 101 |
| Torneiras | ||
| Transponder não. | 32 | |
| Método operacional | SE-SE Estático / SCR / SCD2 (dCSS) | |
| Largura de banda SAT | MHz | 950-2150 |
| Largura de banda SAT por transponder | MHz | 20-60 |
| Precisão de frequência sat | KHz | <50 |
| Padrões de mudança | DiSEqC-SCIF 1ª e 2ª geração (SCD / SCD2) SCR (EN50494) e SCD2 (EN50607) | |
| Consumo | ||
| Tensão de alimentação | Vca/Hz | 220-240/50-60 |
| Plugue principal | 2 com conectores F (o segundo é opcional, serve apenas para tornar a peça mais robusta) | |
| Consumo atual sem LNB | mA | 400 @12 V |
| Consumo atual com LNB | mA | 1100 @12V |
| Corrente máxima de alimentação SAT | mA | 600 @12V |
| Características | ||
| Dimensões fonte de alimentação | milímetros | 120x72x35 |
| Temperatura de trabalho | °C | De -10 a +55 |
| Isolamento SAT-SAT | dB | >35 |
| Dimensões e embalagem | ||
| Peças | 1 | |
| Código de barra | 8016978099443 | |
| Dimensões da embalagem | milímetros | 240x188x72 |
| Dimensões do produto | milímetros | 160x110x30 |
| Peso da embalagem | Kg | 0,8 |
